鋼支撐平面相交 梯形鋼板

在鋼結構工程中，鋼支撐平面相交是常見的施工難題，妥善處理這一細節至關重要。

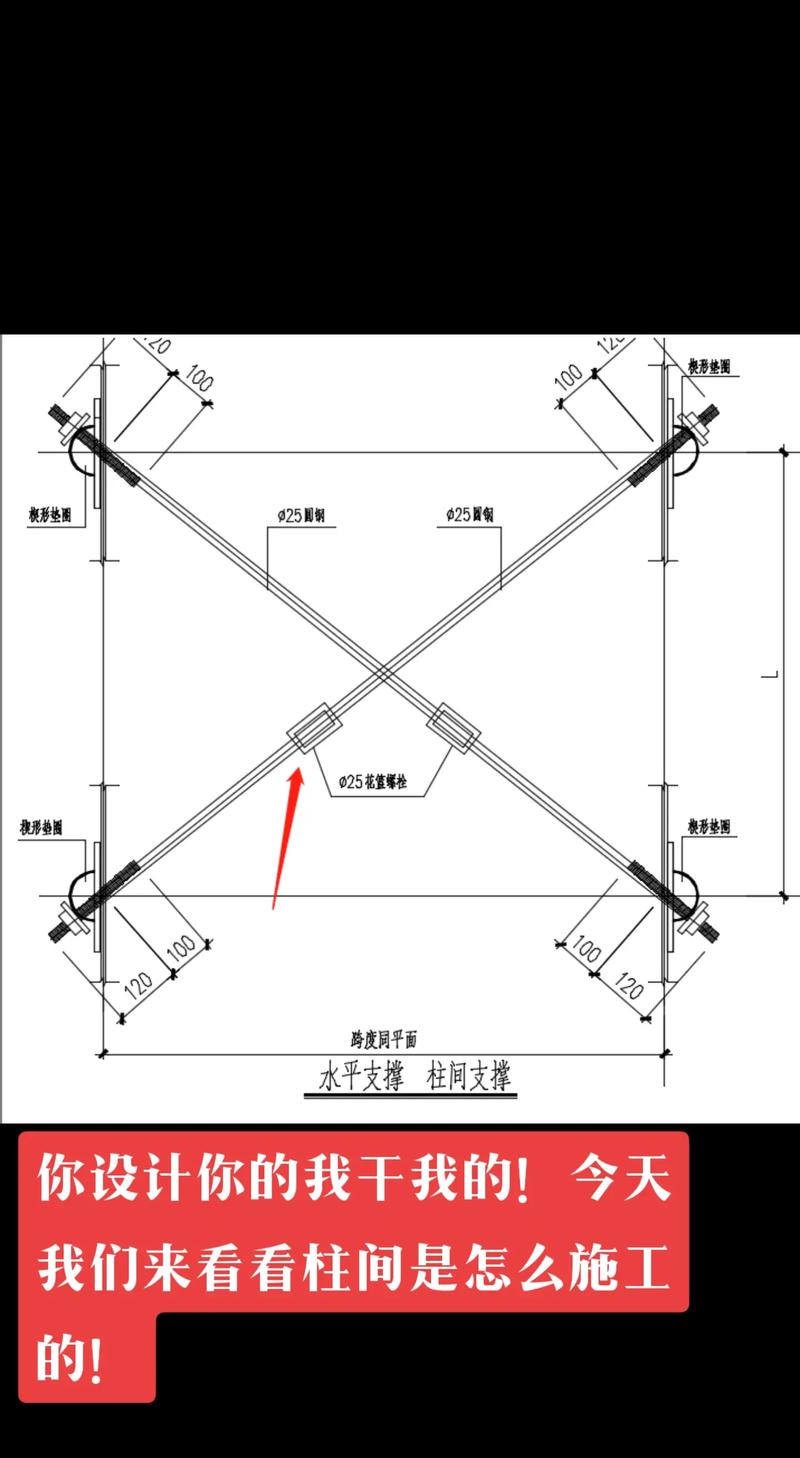

十字相交

當兩根鋼支撐垂直相交時，可采用十字交叉節點。節點板在相交點焊接于兩根支撐上，形成十字形節點，確保支撐的穩固性。

丁字相交

當一根鋼支撐垂直于另一根支撐時，采用丁字交叉節點。節點板通常焊接在垂直支撐上，并與水平支撐用螺栓連接。這種節點形式簡便，適宜于較輕的支撐系統。

T字相交

當兩根鋼支撐形成T字形相交時，可采用T字交叉節點。節點板在T字形相交處與垂直支撐焊接，水平支撐與垂直支撐用螺栓或焊接連接。這種節點形式適用于T字形支撐結構。

鋼支撐平面布置形式

斜交相交

當兩根鋼支撐相互斜交時，可采用斜交交叉節點。節點板在相交點處與兩根支撐焊接，并根據加載情況增加支撐件或加強板。斜交交叉節點適用于抗側力較大的支撐系統。

節點板厚度

交叉節點的節點板厚度應根據支撐的受力和相交角度確定。一般來說，較重的支撐或較大的相交角度需要更厚的節點板。

焊接工藝

交叉節點的焊接應滿足相應的焊接規范和工藝要求。焊縫應飽滿，無缺陷，以確保節點的強度和耐久性。

螺栓連接

螺栓連接節點應使用高強度螺栓，并按照規范進行擰緊。螺栓孔的尺寸和間距應合理，以確保連接的可靠性。
